一、產品概述
鑲嵌式翅片管生產線設備是經過多年經驗和實踐制造成功，并陸續進入市場，該設備參照采用鑲嵌式翅片管設備工藝加以升級，PLC控制方式根據生產要求研制，操作簡單，加工穩定，配套完整。

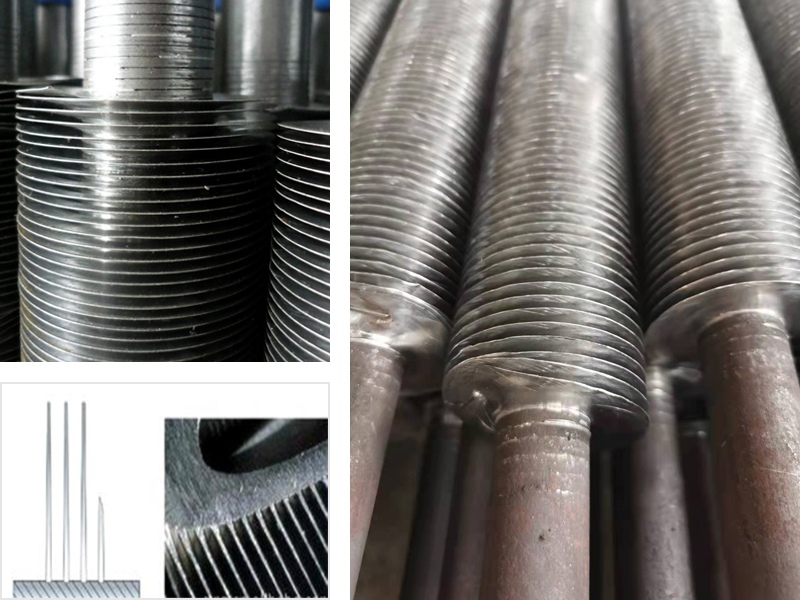

鑲嵌式螺旋翅片管是在鋼管上先加工出一定寬度和深度的螺旋槽，然后在車床上把鋼帶鑲嵌在鋼管上。在纏繞過程中，由于有預緊力，鋼帶會緊勒在螺旋槽內，從而讓鋼帶和鋼管之間有接觸面積。為了避免鋼帶回彈脫落，鋼帶的兩端要焊在鋼管上。為了便于鑲嵌，鋼帶和螺旋槽間應有側隙。如果側隙過小，形成過盈，則鑲嵌過程難以順利進行。此外，纏繞的鋼帶總會有一定的回彈，其結果使得鋼帶和螺旋槽底面不能很好的接合。
二、鑲嵌式螺旋翅片管（嵌入式）設備產品加工要求
1、鑲嵌深度和穩定性
拉脫力試驗 | ＞8kg或鋁帶撕裂 |
鑲嵌深度 | 0.35-0.5 具體根據爐管壁厚 |
鑲嵌穩定性 | 每班首件做拉脫力試樣均達到1.1要求 |
鑲嵌管子材質 | 不銹鋼、碳鋼 |
管子壁厚 | ≥2mm |
鑲嵌管子直徑 DN | 20-50.8 |
鑲嵌后管子表面肉眼無裂紋或者裂縫 | |
鑲嵌的片高根據管子直徑核算，一般均在管子直徑一半，但不高于±57 | |
2、產品尺寸精度
翅片段全長 | 0~+5mm |
分段運動精度 | -0.3~+0.4mm |
片距 | ＞+0.18mm |
翅片和鋼管垂直度 | -1~+1° |
鑲嵌平面度 | -0.1~+0.1mm 翅片本身厚度公差引起的高度差除外 |
鑲嵌高度差 | -0.1~+0.1mm 翅片本身尺寸公差引起的高度差除外 |
在同樣鋼管材料, 同樣片距和片數條件下, 不同翅片管鑲嵌后后長度變化相同 | |
